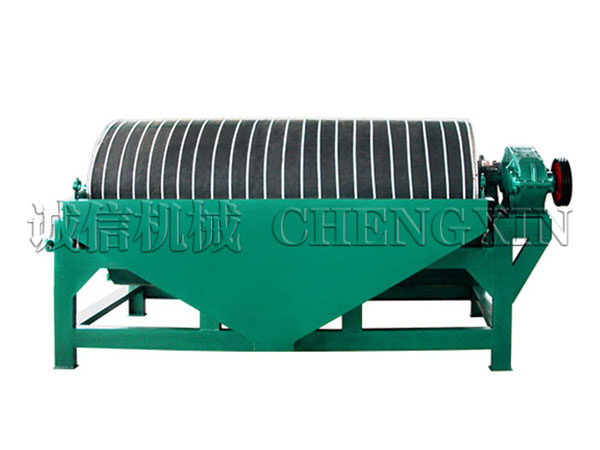

CT永磁筒式磁选机

CT永磁筒式磁选机

应用范围:铁矿及其他需要除铁的生产

适用物料:3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、煤、非金属矿等

进料粒度:0-3mm      处理能力:10-280t/h

厂家直销种类齐全发货迅速售后完善

全国统一销售热线:13783488044

CT永磁筒式磁选机产品介绍

湿式永磁筒式磁选机主要由圆筒、磁系和箱底(槽体)三个主要部分组成。湿式永磁筒式磁选机圆筒是由2-3毫米的不锈钢板卷焊而成。圆筒的端盖为铸铝件,用不锈钢螺钉和筒相连接。湿式永磁筒式磁选机用不锈钢或铝做筒体,是因为这些材料都是非导磁材料,具有较好的透磁能力,这样可以使磁力线不至和筒体形成磁短路。圆筒表面还包一层耐磨橡胶或绕一层细铜线作保护层,使筒面不受磨损。同时有利于磁性矿粒在筒面上附着,加强筒体对磁性矿粒的携带作用,圆筒由电动机带动旋转。湿式永磁筒式磁选机根据箱底结构的不同,可以分为顺流型、逆流型与半逆流型三种。箱底的型式对选别指标与操作有很大影响。

CT永磁筒式磁选机的磁系,采用优质铁氧体材料或与稀土磁钢复合而成,筒表平均磁感应强度为 100~600mT 。根据用户需要,可提供顺流、半逆流、逆流型等多种不同表c强的磁选机。本产品具有结构简单、处理量大、操作方便、易于维护等优点。  我厂生产的磁选机对于赤磁矿、褐磁矿(弱矿)有特别的选别功能。CT永磁筒式磁选机磁系分为三极永磁磁系,也有四极和多极的。磁极的极性沿圆筒旋转方向交替排列的,工作时固定不动。当磁性矿粒被吸引到圆筒表面上并随圆筒一起旋转时,因极性交替而产生磁翻转(又叫磁搅拌)现象,而使机械夹杂在磁性矿粒中的一部分非磁性矿粒清除出来,可以提高磁性产品的质量。

CT永磁筒式磁选机选筒表面磁场强度远高于普通永磁磁选机,易于操作管理及维护,在各类选矿厂现场使用时具有明显的节能省电性能。该永磁筒式磁选机的磁选圆筒可配三种槽体,即半逆流槽(CTB)、顺流槽(CTS)和逆流槽(CTN),以适应不同的选别要求。半逆流槽永磁筒式磁选机适用于矿石粒度为0.5~0mm的粗选和精选,尤其适用于粒度为0.15~0mm矿物的精选;顺流槽永磁筒式磁选机适用于矿石粒度为6~0mm的粗选和精选;逆流槽永磁筒式磁选机适用于矿石粒度为0.6~0mm的粗选和扫选,以及选煤工业重介质回收。永磁筒式磁选机在磁选行业内应用广泛,可适用于粒度 3mm 以下的铁矿、磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、陶瓷厂、非金属矿、钢渣、铝渣、建材等物料的除铁作业等,可以说一机多用,操作简单方便。

永磁筒式磁选机的分类与型号

如设备型号 CTB 1230:其中C是磁选,T是筒式磁选机,B是槽体结构为半逆流型,12 是筒体直径为1200mm,30 是筒体长度为3000mm。 湿式弱磁场永磁筒式磁选机按照槽体结构可分为三种:

1、顺流型 矿浆给入方向与筒转向相同,精矿在另一侧排出,尾矿直接在底部排出,一般应用于6-0mm强磁性矿物粗、精选,回收率、品位高(因磁翻作用强)但不宜处理细粒(因筒与矿浆相对运动速度较低,清洗作用差)。

2、逆流型 矿浆给入方向与筒转向相反,精矿在给矿一侧排出,尾矿与另一侧排出。一般应用于0.6-0mm强磁性矿石粗、扫选,回收率高(因尾矿排出点处离给矿口远,选别充分)但品位低(因磁翻作用差)。

3、半逆流型 矿浆给入方向与筒转向一半相同,一半相反,与顺流型不同之处是矿浆在槽内转了个圈。因为矿浆被冲散水冲成松散状,可防止夹杂,并且矿浆运动方向与磁力方向一致,有利于回收由于0.5-0mm强磁性矿石粗、精、扫选回收率、品位都高,矿浆面平稳,因而选别稳定。故应用较广泛。

湿式磁选机的分选过程:

应用范围:铁矿及其他需要除铁的生产

适用物料:3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、煤、非金属矿等

进料粒度:0-3mm 处理能力:10-280t/h 机器在进料小于0.3mm的微细矿浆经进料口进入料箱,由给料箱分流后均匀进于机壳底部的调浆室,经调浆水管给以合适的水将矿浆调到可选浓度后,进入输送区与磁性滚筒接触,磁性滚筒由减速机带动旋转将磁化矿物代入脱矿区,经冲刷卸矿水管加有压力的水将磁化矿物冲下,从输送区到排矿口为磁选区,经过磁选后的矿浆由排矿口排出,完成全部磁选过程。


湿式永磁筒式磁选机的工作原理:

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,使矿粒呈松散状态进入槽体的给矿区。由于磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,终被吸在圆筒表面的“磁团”或“磁链”即是精矿。精矿随圆筒转到磁系边缘力弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。尾矿再通过一次磁选机,可进一步回收尾矿中的磁性矿物,提高回收率。精矿再通过一次磁选机,可进一步去掉夹杂在其中的脉石,提高精矿品位。

CT永磁筒式磁选机日常维护

1、保持良好的润滑状态是延长使用寿命的重要一环。开式齿轮应有足够的润滑油,轴承盖上的注油孔,至少每三个月注油一次。

2、经常检查圆筒上的耐磨层。对松动或断头处应及时修理,在修理时,断头处的胶条及圆筒表面应该用砂纸打净,然后胶贴牢固。

3、应随时除去矿浆中焊条头或铁丝之类的东西,以免当给矿量小时,这些东西带不上来,很快就会将筒皮磨坏或刮坏。圆筒上是否有异物,可在停车时通过两端的观察孔检查。

湿式永磁筒式磁选机磁系分为三极永磁磁系,也有四极和多极的。磁极的极性沿圆筒旋转方向交替排列的,工作时固定不动。当磁性矿粒被吸引到圆筒表面上并随圆筒一起旋转时,因极性交替而产生磁翻转(又叫磁搅拌)现象,而使机械夹杂在磁性矿粒中的一部分非磁性矿粒清除出来,可以提高磁性产品的质量。

CT永磁筒式磁选机技术参数

型号

滚筒
直径(mm)

滚筒
长度(mm)

筒体表面磁场强(GS)

筒体
转速(r/min)

处理量

功率(kw)

设备
重量(kg)

外形尺寸(mm)

扫选区
平均值

最高磁感应强度

干矿量
T/h

矿浆量(m3/h)

CTB4040

Φ400

400

1000-4500

2000-8000

45

1-2

3

1.5

150

1000*900*800

CTB4050

Φ400

500

1000-4500

2000-8000

45

1-3

5

1.5

220

1100*1000*900

CTB4060

Φ400

600

1000-4500

2000-8000

45

5-10

6

1.5

450

1200*1000*900

CTB6066

Φ600

600

1000-4500

2000-8000

40

8-15

16

2.2

480

1200*1100*1050

CTB6069

Φ600

900

1000-4500

2000-8000

40

10-20

24

3

550

1500*1100*1050

CTB6012

Φ600

1200

1000-4500

2000-8000

40

15-30

32

3

600

1800*1100*1050

CTB6018

Φ600

1800

1000-4500

2000-8000

40

15-30

48

3

860

2100*1200*1170

CTB7512

Φ750

1200

1000-4500

2000-8000

35

15-30

48

3

1050

2150*1450*1350

CTB7518

Φ750

1800

1000-4500

2000-8000

35

20-45

72

3

1250

2750*1450*1350

CTB9018

Φ900

1800

1000-4500

2000-8000

28

25-55

90

4

1610

2750*1670*1470

CTB9024

Φ900

2400

1000-4500

2000-8000

28

35-70

110

4

1810

3350*1670*1470

CTB1018

Φ1050

1800

1000-4500

2000-8000

22

40-75

120

5.5

1500

3100*1810*1650

CTB1021

Φ1050

2100

1000-4500

2000-8000

22

45-88

140

5.5

1810

3400*1810*1650

CTB1024

Φ1050

2400

1000-4500

2000-8000

22

52-100

160

5.5

2150

3700*1810*1650

CTB1030

Φ1050

3000

1000-4500

2000-8000

22

65-150

180

7.5

2900

4100*1950*1850

CTB1218

Φ1200

1800

1000-4500

2000-8000

19

47-90

200

7.5

2020

3650*2000*2000

CTB1224

Φ1200

2400

1000-4500

2000-8000

19

52-120

220

7.5

2700

3950*2100*2000

CTB1230

Φ1200

3000

1000-4500

2000-8000

19

80-150

240

11

3350

4200*2100*2000

CTB1530

Φ1500

3000

1000-4500

2000-8000

15

90-170

280

15

4640

4750*2200*2050

CTB1536

Φ1500

3600

1000-4500

2000-8000

15

120-140

300

15

4440

4750*2200*2050

CTB1540

Φ1500

4000

1000-4500

2000-8000

15

130-220

350

15

4800

5150*2200*2050
